Waarom stopt mijn impactsproeier met draaien? Oorzaken en oplossingen

Het korte antwoord: waarom uw impactsproeier stopt met draaien

Een impactsproeier stopt met draaien, voornamelijk vanwege onvoldoende waterdruk, een verstopt mondstuk, een beschadigde of versleten veer van de deflectorarm, vuil dat vastzit in het aandrijfmechanisme of een vastgelopen draailager . In de meeste gevallen is de oplossing eenvoudig en vereist er geen speciaal gereedschap. Als u precies begrijpt welk onderdeel defect is, bespaart u tijd, geld en de frustratie dat u uw gazon ziet uitdrogen terwijl u de problemen blindelings oplost.

Impact-sproeiers – ook wel impulssproeiers genoemd – werken volgens een prachtig eenvoudig mechanisch principe. Water verlaat het mondstuk onder druk, raakt een verzwaarde deflectorarm, duwt deze opzij en een veer springt hem terug. Door die herhaalde impact draait de sprinklerkop stapsgewijs rond zijn boog. Wanneer een van deze stappen mislukt, stopt de hele rotatie. In de onderstaande secties wordt elke bekende storingsmodus in detail besproken, samen met de specifieke stappen om elke storing te diagnosticeren en te corrigeren.

Hoe een impactsproeier eigenlijk werkt

Voordat u problemen diagnosticeert, helpt het om de mechanismen die een rol spelen te begrijpen. Een typische impactsprinkler bestaat uit de volgende belangrijke componenten:

• Mondstuk: Regelt de stroomsnelheid en het spuitpatroon. Meestal messing of plastic, variërend van 3/32 inch tot 5/32 inch in diameter.
• Deflectorarm (hamerarm): Een scharnierende hendel met een kleine deflectorvaan die de waterstroom onderschept. De arm is veerbelast, zodat deze na elke slag terugkeert.
• Lente: Slaat energie op wanneer de deflectorarm opzij wordt geduwd en laat deze los om de arm terug in de stroom te laten klikken, waardoor de "impact" ontstaat die de rotatie aandrijft.
• Draailager (bus): Het centrale roterende gewricht waarop het hoofd draait. Meestal gemaakt van messing of polymeer.
• Triphalsbanden (boogstops): Verstelbare lipjes die de rotatieboog beperken en definiëren – doorgaans ingesteld tussen 25° en 360°.
• Verhoger en basis: De inlaat met schroefdraad wordt aangesloten op uw watertoevoer en de stijgbuis tilt de kop boven de grasmat.

Elke rotatiecyclus houdt in dat de waterstraal de deflectorschoep raakt, de arm tegen de veer naar buiten duwt, waarna de veerkracht de arm met voldoende momentum terugbrengt om de kop een fractie van een graad een duwtje te geven. Bij honderden cycli per minuut zorgt dit voor een soepele rotatie. Als de veer te zwak is, de arm te stijf of de waterdruk te laag, komt de arm niet snel genoeg terug of levert hij helemaal niet de impuls die nodig is om het hoofd te bewegen.

Lage waterdruk: de meest voorkomende boosdoener

De meest voorkomende reden dat een impactsproeier stopt met draaien is: onvoldoende waterdruk . De meeste impactsproeiers zijn geschikt om te werken tussen 30 en 50 PSI (pond per vierkante inch) . Wanneer de druk onder ongeveer 25 PSI daalt, heeft de waterstraal niet genoeg kracht om de deflectorarm met voldoende energie opzij te duwen. De arm kan zwak fladderen of helemaal niet bewegen, en het hoofd blijft in één positie bevroren.

Tekenen dat druk het probleem is

• De sproeier spuit water, maar de kop beweegt nauwelijks of draait heel langzaam.
• Meerdere sprinklers op dezelfde zone presteren allemaal tegelijkertijd slecht.
• De prestaties verbeteren merkbaar als er minder sprinklerkoppen tegelijkertijd actief zijn.
• Buren of andere huishoudelijke apparaten gebruiken tegelijkertijd water.

Hoe u drukproblemen kunt controleren en oplossen

Bevestig een eenvoudige manometer – verkrijgbaar voor minder dan $ 15 bij elke bouwmarkt – aan een slangenslab in de buurt van uw sprinklerzone. Voer de zone uit en lees de dynamische (stromende) druk af. Als de waarde lager is dan 30 PSI, heeft u een drukprobleem. Veelvoorkomende oorzaken en oplossingen zijn onder meer:

• Te veel heads per zone: Verminder het aantal actieve heads of splits de zone in twee afzonderlijke zones.
• Gedeeltelijk gesloten toevoerklep: Zoek de hoofdkraan voor de irrigatie en zorg ervoor dat deze volledig open is. Een klep die slechts 75% open is, kan de druk met 10–15 PSI verlagen.
• Ondermaatse aanvoerlijn: Een lijn van ½ inch die meer dan drie of vier impactsproeiers voedt, zal doorgaans de druk wegnemen. Door te upgraden naar ¾-inch pijpen kan in gewone residentiële opstellingen 8–12 PSI worden terugverdiend.
• Gemeentelijke aanboddrukdaling: Sommige waterbedrijven verminderen de hoofdleidingdruk tijdens piekuren. Door uw irrigatie vroeg in de ochtend (vóór 06.00 uur) te plannen, wordt dit vaak vermeden.
• Storing drukregelaar: Als uw huis een drukreduceerventiel (PRV) heeft en deze defect is, heeft u mogelijk een zeer lage of onregelmatig fluctuerende druk. Een loodgieter kan een PRV vervangen voor $ 150 - $ 350, afhankelijk van de locatie.

Verstopte spuitmond of vuil in het waterpad

Een gedeeltelijk of volledig verstopt mondstuk beperkt de waterstraal die de deflectorarm aandrijft. Zelfs een kleine verlaging van de straalsnelheid kan voldoende zijn om rotatie te voorkomen. Impactsproeiers hebben openingen die doorgaans een diameter hebben van 0,09 tot 0,18 inch - klein genoeg dat een enkele zandkorrel, een stuk pijpaanslag of een fragment wortelmateriaal een verstopping kan veroorzaken.

Een verstopt mondstuk identificeren

Zet het water aan en let op het spuitpatroon. Een gezonde impactsproeier produceert een schone, strakke stroom. Een verstopte spuitmond produceert een zwakke, diffuse straal, een onregelmatige waaiervorm of helemaal geen straal – zelfs als de druk op de leiding voldoende is. Het kan ook zijn dat u merkt dat de deflectorarm trilt zonder een volledige zwaai te maken.

Het mondstuk reinigen, stap voor stap

1. Schakel de watertoevoer naar de sprinkler uit.
2. Schroef het mondstuk los van de sprinklerkop. De meeste impactsproeiers zijn voorzien van schroefdraad en kunnen worden verwijderd met een kwartslag tegen de klok in, of ze kunnen worden vastgehouden door een kleine borgpen.
3. Houd het mondstuk tegen het licht om te controleren op zichtbare obstructies.
4. Dompel het mondstuk gedurende 15-30 minuten in witte azijn als er minerale aanslag aanwezig is (gebruikelijk in gebieden met hard water boven de 200 mg/l hardheid).
5. Gebruik een dunne draad, een tandenstoker of het mondstukreinigingsgereedschap dat bij veel sprinklersets wordt geleverd om de opening voorzichtig schoon te maken. Gebruik nooit een boor; deze vergroot de opening en verandert permanent de stroomsnelheid.
6. Spoel het mondstuk door er water doorheen te laten stromen.
7. Opnieuw installeren en testen.

Als verstopping een terugkerend probleem is, installeer dan een Y-zeeffilter op de toevoerleiding stroomopwaarts van uw sprinklers. Een zeeffilter met een maaswijdte van 150 mesh kost tussen de €10 en €25 en elimineert het meeste vuil voordat het de spuitmond bereikt.

Versleten, zwakke of gebroken veer van de deflectorarm

De veer op de deflectorarm is het hart van het slagmechanisme. Na verloop van tijd – vooral bij sprinklers die worden blootgesteld aan UV-straling, extreme temperaturen of mineraalrijk water – verliest deze veer spanning, corrodeert of breekt volledig. Een veer die zelfs 20-30% van zijn oorspronkelijke spanning heeft verloren, kan de arm niet langer met voldoende kracht terugbrengen om het hoofd te draaien , zelfs als de waterdruk en de toestand van het mondstuk prima in orde zijn.

Diagnose van een defecte veer

Terwijl het water uitgeschakeld is, duwt u de deflectorarm handmatig opzij en laat u deze los. Een goede veer moet de arm stevig en hoorbaar terugklikken. Als de arm langzaam terugdrijft, slechts gedeeltelijk terugkeert, of als je zichtbare corrosie of een breuk in de spoel ziet, is de veer het probleem. Bij veel impactsproeiers is de veer een kleine torsiespiraal die is bevestigd aan het draaipunt van de deflectorarm.

De veer vervangen

Voor gangbare merken als Rain Bird, Nelson en Orbit zijn vervangende veren verkrijgbaar $ 2–$ 8 en worden meestal in multipacks geleverd. Vervangen:

1. Verwijder de deflectorarm door op de borgclip te drukken of door de draaipen naar buiten te schuiven, afhankelijk van uw model.
2. Let op de richting van de oude veer voordat u deze verwijdert; maak eventueel een foto.
3. Haak de nieuwe veer in dezelfde configuratie aan de arm en het lichaamsankerpunt.
4. Bevestig de arm opnieuw en test de klikactie handmatig voordat u het water openzet.

Als u geen exacte vervangende veer kunt vinden, is het doorgaans voordeliger om de gehele sprinklerkop te vervangen. Een messing impactsproeierkop van hoge kwaliteit kost $ 8 tot $ 20 en zal meerdere veervervangingen overleven als de behuizing al enkele jaren in gebruik is.

Vastgelopen of gecorrodeerd draailager

Het draailager – de centrale bus waar de hele kop omheen draait – kan vastlopen als gevolg van opbouw van minerale aanslag, corrosie of fysieke schade. Wanneer het lager vastloopt, kan zelfs een perfect functionerend slagmechanisme de kop niet draaien, omdat er te veel wrijving is op het centrale gewricht.

Hoe het lager te testen

Probeer, terwijl het water is uitgeschakeld, de sprinklerkop met de hand te draaien. Een goed functionerend hoofd moet vrij rond kunnen draaien met minimale weerstand; je zou het met twee vingers en bijna moeiteloos moeten kunnen draaien. Als de kop stijf is, kracht vereist of helemaal niet wil draaien, is de lagering aangetast.

Een stijf lager bevrijden

• Lichte corrosie of aanslag: Breng een doordringend smeermiddel zoals WD-40 of een speciaal sprinklersmeermiddel aan op de draaiverbinding. Beweeg het hoofd handmatig heen en weer gedurende 2-3 minuten. Herhaal indien nodig en spoel vervolgens met water voordat u de irrigatie hervat.
• Zware schaal (gebieden met hard water): Demonteer de kop, week de draaicomponenten gedurende 1 à 2 uur in een 50/50 oplossing van witte azijn, boen met een kleine borstel, spoel af en zet ze weer in elkaar.
• Fysieke schade: Als het lager gebarsten, gegroefd of vervormd is, is vervanging de enige betrouwbare oplossing. Bij de meeste impactsproeiers is de draaiconstructie een integraal onderdeel van het lichaam, wat betekent dat de hele kop vervangen moet worden.

Vermijd het gebruik van zwaar vet op impact-sprinklerlagers; dit trekt vuil aan en verergert het probleem na verloop van tijd. Voor langdurig onderhoud van het draaipunt verdient een dunne toepassing van glijmiddel op siliconenbasis de voorkeur.

Verkeerde uitlijning of schade van de struikelkraag

Impactsprinklers gebruiken een of twee verstelbare uitschakelkragen (ook wel boogstops of omkeerkragen genoemd) om de rotatieboog te definiëren. Deze kragen zitten op het lichaam van de sprinkler en worden vastgezet door een klein lipje op de roterende kop. Wanneer de kop een kraag bereikt, draait het lipje de deflectorarm naar de andere kant, waardoor de draairichting wordt omgedraaid. Als een halsband is uitgegleden, gebroken of uit positie is geforceerd, kan het hoofd op dat punt stoppen en nooit meer omkeren, waardoor het lijkt alsof de rotatie volledig is gestopt.

Triphalsbanden controleren en afstellen

Zet het water aan en kijk hoe het hoofd ronddraait. Als hij op een specifiek punt stopt en de deflectorarm in één positie vast lijkt te zitten, controleer dan de uitschakelkraag op die locatie. De kraag moet stevig in de groef zitten en in de juiste hoek staan, zodat hij soepel in het omkeerlipje past.

• Schuif de halsband naar een nieuwe positie op het lichaam en test of het hoofd nu goed omkeert.
• Als het kraaglipje gebarsten of afgebroken is, vervang dan de kraag. Veel fabrikanten verkopen vervangende halsbandsets voor €3-€7.
• Voor rotatie over de volledige cirkel (360°) moet de omkeerkraag geheel worden verwijderd of zo worden geplaatst dat deze tijdens normaal gebruik niet vastklikt.

Er zit vuil vast in het deflectorarmmechanisme

Impactsprinklers die op bovengrondse stijgbuizen zijn gemonteerd, zijn bijzonder kwetsbaar voor vuil dat vast komt te zitten tussen de deflectorarm en het sprinklerlichaam. Gemaaid gras, kleine steentjes, insectenlichamen, zaaddozen en ander organisch materiaal kunnen de arm in de open of gesloten positie blokkeren. Dit komt vooral veel voor in gebieden waar grasmaaien of windverspreiding regelmatig vuil in contact brengt met de sprinkler.

Puin opruimen

Draai het water dicht en inspecteer het draaipunt van de deflectorarm zorgvuldig. Gebruik een dun stuk gereedschap (een tandenstoker of een rechtgebogen paperclip werkt goed) om rond het draaipunt te onderzoeken en al het materiaal te verwijderen dat de vrije beweging belemmert. Nadat u zichtbaar vuil heeft verwijderd, laat u kort water door de sprinkler lopen om eventuele resterende deeltjes weg te spoelen. Test de armknapactie opnieuw voordat u de sprinkler in gebruik laat.

Als het binnendringen van vuil een aanhoudend probleem is, overweeg dan om de impactsproeier te installeren op een verzwaarde basis met een beschermende mantel of overstappen op een pop-up-impactsproeier die het hoofd onder de grond houdt wanneer deze niet in gebruik is.

Overmatige waterdruk waardoor de kop vastloopt

Hoewel lage druk het meest voorkomende drukgerelateerde probleem is, kan een te hoge druk er ook voor zorgen dat een impactsproeier niet goed draait. Wanneer de druk ongeveer groter wordt 60-70 PSI , de waterstraal raakt de deflectorarm met te veel kracht - de arm wordt zo ver naar achteren geduwd dat hij zijn retourpad overschrijdt, of de hydraulische kracht pint de arm feitelijk in de afgebogen positie zonder een zuivere terugslag mogelijk te maken. Dit manifesteert zich als een hoofd dat onregelmatig oscilleert of gewoon stil blijft staan ​​ondanks een sterke waterstroom.

Diagnose van overdruk

Gebruik een manometer op de toevoerleiding die de zone voedt. Als de dynamische druk op het sprinkleraansluitpunt hoger is dan 55 PSI, speelt overdruk waarschijnlijk een rol. Andere tekenen zijn onder meer beslaan of beslaan bij het mondstuk (fijne druppels in plaats van een samenhangende stroom), waterslaggeluid in de leidingen wanneer de zone wordt geactiveerd, of frequente membraanstoringen in nabijgelegen magneetkleppen.

Oplossingen voor hoge druk

• Installeer een drukregelaar op de aanvoerleiding vóór de irrigatiezone. Zonespecifieke regelaars die de druk verlagen tot een vooraf ingesteld niveau (meestal 30 of 45 PSI) zijn verkrijgbaar voor $ 15- $ 40.
• Gebruik een gedeeltelijk gesloten kogelkraan op de zonetoevoer om de doorstroming te verminderen en daarmee de dynamische druk te verminderen. Dit is een grove aanpassing, maar kan in een mum van tijd werken.
• Schakel over naar een grotere spuitmondgrootte op de impactsprinkler om meer stroom mogelijk te maken bij dezelfde druk, waardoor de straalsnelheid en de armimpactkracht worden verminderd.

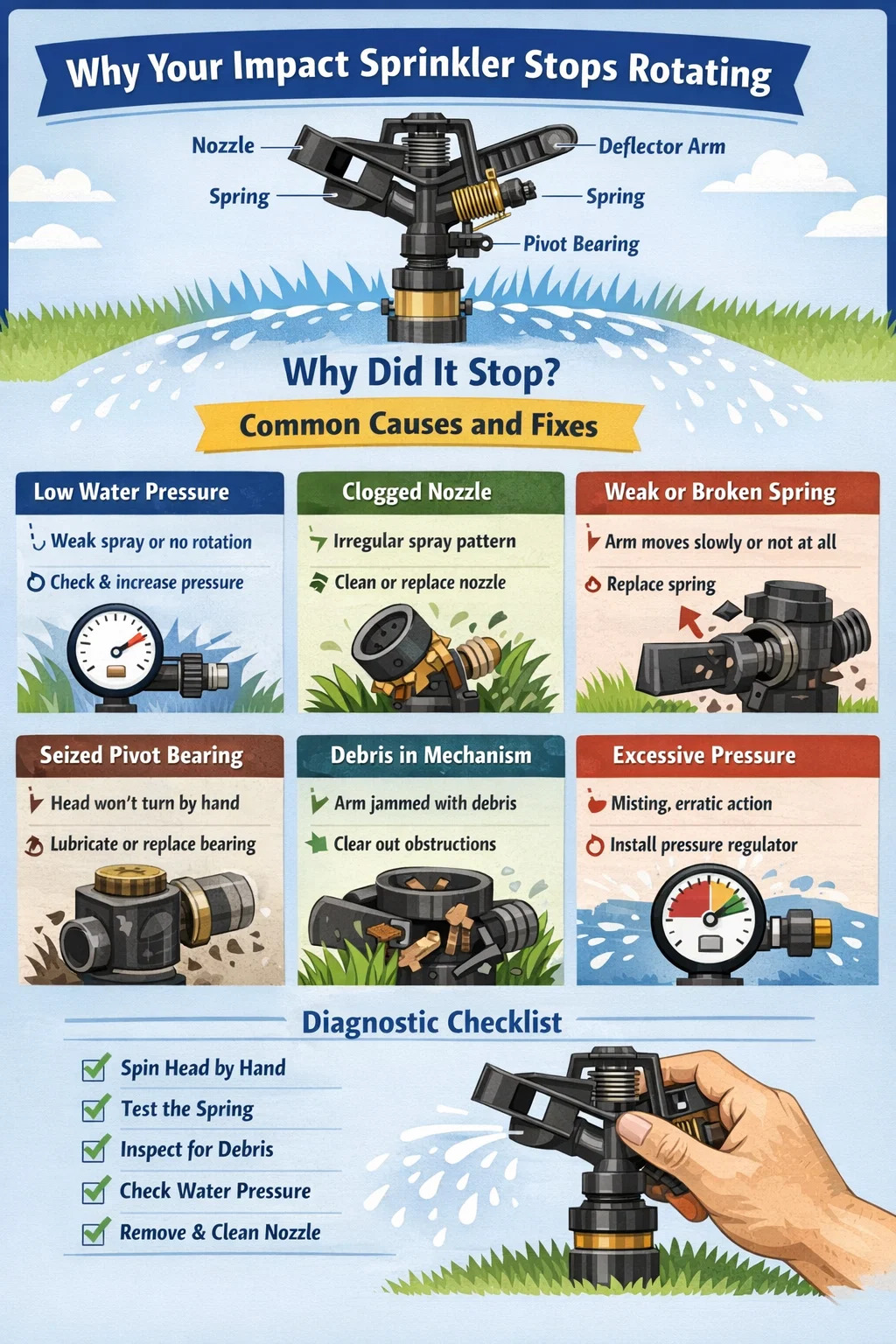

Een vergelijking van veelvoorkomende faalmodi in één oogopslag

De onderstaande tabel geeft een overzicht van de meest voorkomende redenen waarom een impactsprinkler stopt met draaien, hoe elk probleem kan worden geïdentificeerd en de typische kosten om het te repareren:

Stapsgewijs diagnostisch proces voor elke impactsproeier

In plaats van te raden, moet u deze logische volgorde doorlopen wanneer uw impactsproeier stopt met draaien. Elke stap elimineert een categorie van oorzaken voordat er verder wordt gegaan met de volgende.

1. Handrotatie controleren: Terwijl het water is uitgeschakeld, draait u de kop met de hand. Als het stijf is, behandel dan eerst het draailager.
2. Test de veer van de deflectorarm: Duw de arm opzij en laat los. Als de veer niet stevig terugspringt, moet de veer worden vervangen.
3. Inspecteer op zichtbaar vuil: Kijk rond het armscharnier, het mondstuk en het gebied van de struikelkraag naar vreemd materiaal.
4. Zet het water aan en observeer: Let op of er überhaupt sprake is van sproeien, wat de kwaliteit van de straal is en welk deel van de rotatiecyclus mislukt.
5. Meet druk: Gebruik een meter aan de aanbodzijde. Controleer of de zone tussen 30 en 55 PSI werkt.
6. Verwijder en inspecteer het mondstuk: Reinig of vervang indien nodig op basis van wat u aantreft.
7. Controleer de reishalsbanden: Controleer of ze correct zijn gepositioneerd en intact zijn als de kop op een specifiek punt stopt.
8. Vervang de kop als al het andere faalt: Als reinigen, afstellen en smeren het probleem niet hebben opgelost, is een nieuwe kop de meest kosteneffectieve oplossing.

Preventief onderhoud om impactsproeiers betrouwbaar te laten draaien

De meeste impact-sprinklerproblemen kunnen worden voorkomen met basisseizoensonderhoud. Een goed onderhouden impactsproeierkop kan lang meegaan 10–20 jaar in residentiële toepassingen – een aanzienlijk verschil vergeleken met eenheden die geen aandacht krijgen en binnen 3 tot 5 jaar uitvallen.

Lente opstartchecklist

• Spoel de toevoerleidingen door voordat u de sprinklers aansluit om vuil te verwijderen dat zich tijdens de winterstop heeft opgehoopt.
• Inspecteer elke sprinklerkop op scheuren, vooral rond het mondstuk en het draaipunt waar vries-dooicycli de meeste schade veroorzaken.
• Test de deflectorarmveer op elk hoofd. Vervang alle spanningsverlies.
• Controleer of het draailager vrij kan draaien en breng een dun laagje siliconensmeermiddel aan als het hoofd enigszins stijf aanvoelt.
• Controleer de staat van het mondstuk en verwijder eventuele aanslag en vuil.
• Bevestig dat de posities van de boogstopkraag niet zijn verschoven tijdens opslag- of bevriezingsgebeurtenissen.

Onderhoud tijdens het seizoen

• Voer één keer per maand een visuele controle van elke zone uit. Loop door het gebied terwijl het systeem draait en zoek naar koppen die niet draaien of in een onverwachte richting spuiten.
• Controleer na het maaien of bij werkzaamheden in de buurt van de sprinklerrisers of er geen vuil in het armmechanisme is geduwd door trillingen of wind van de apparatuur.
• Als u zich in een gebied met hard water bevindt (meer dan 150 mg/l calciumcarbonaat), overweeg dan om halverwege het seizoen een korte azijnspoeling van het mondstukgebied uit te voeren om kalkaanslag te voorkomen.

Herfst Winterisering

• Laat alle leidingen leeglopen of blaas ze door vóór de eerste harde bevriezing, om te voorkomen dat het water in het mondstuk en de draaibare behuizing uitzet en de kop barst.
• Als de koppen zich op bovengrondse stijgbuizen bevinden die niet volledig kunnen worden geleegd, verwijder deze dan en bewaar ze binnen in de winter.
• Noteer eventuele koppen die tijdens het seizoen problemen vertoonden, zodat u deze vóór de lente kunt aanpakken in plaats van te gaan krabbelen wanneer het irrigatieseizoen weer begint.

Wanneer vervangen in plaats van repareren?

Er zijn situaties waarin voortgezette reparatie niet de juiste keuze is. Overweeg om de gehele impactsproeierkop te vervangen wanneer:

• Het hoofd is meer dan 10 à 12 jaar oud en heeft binnen één seizoen meerdere reparaties nodig gehad.
• De carrosserie is gebarsten of vertoont aanzienlijke corrosie die de structurele integriteit aantast.
• Vervangingsonderdelen (veren, mondstukken, kragen) voor uw specifieke model zijn niet langer beschikbaar.
• Het draailager is permanent gegroefd of gegroefd en een vervangend lager is niet afzonderlijk verkrijgbaar.
• De totale kosten van onderdelen voor de reparatie benaderen of overschrijden de kosten van een nieuwe kop.

Een nieuwe koperen impactsproeierkop van een gerenommeerd merk zoals Rain Bird, Nelson of Orbit kost doorgaans een prijs van € 5,- $ 10 - $ 25 . Gezien het feit dat een enkel servicebezoek van een irrigatiebedrijf tussen de €75 en €150 per uur kan kosten, is het zelf repareren of vervangen van impactsproeiers vrijwel altijd voordeliger – vooral als u het probleem correct heeft gediagnosticeerd met behulp van de bovenstaande stappen.
